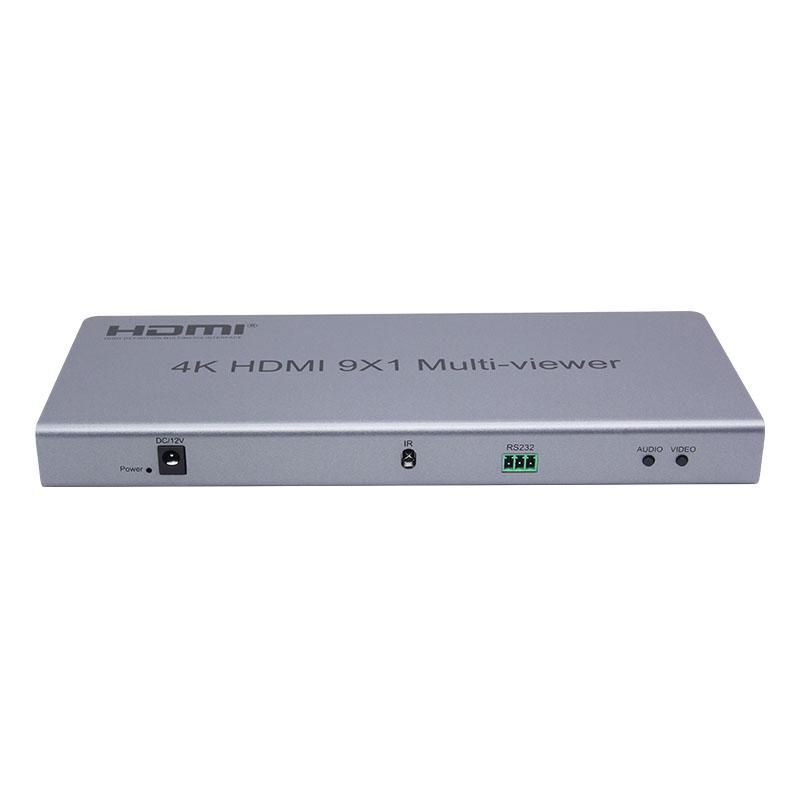

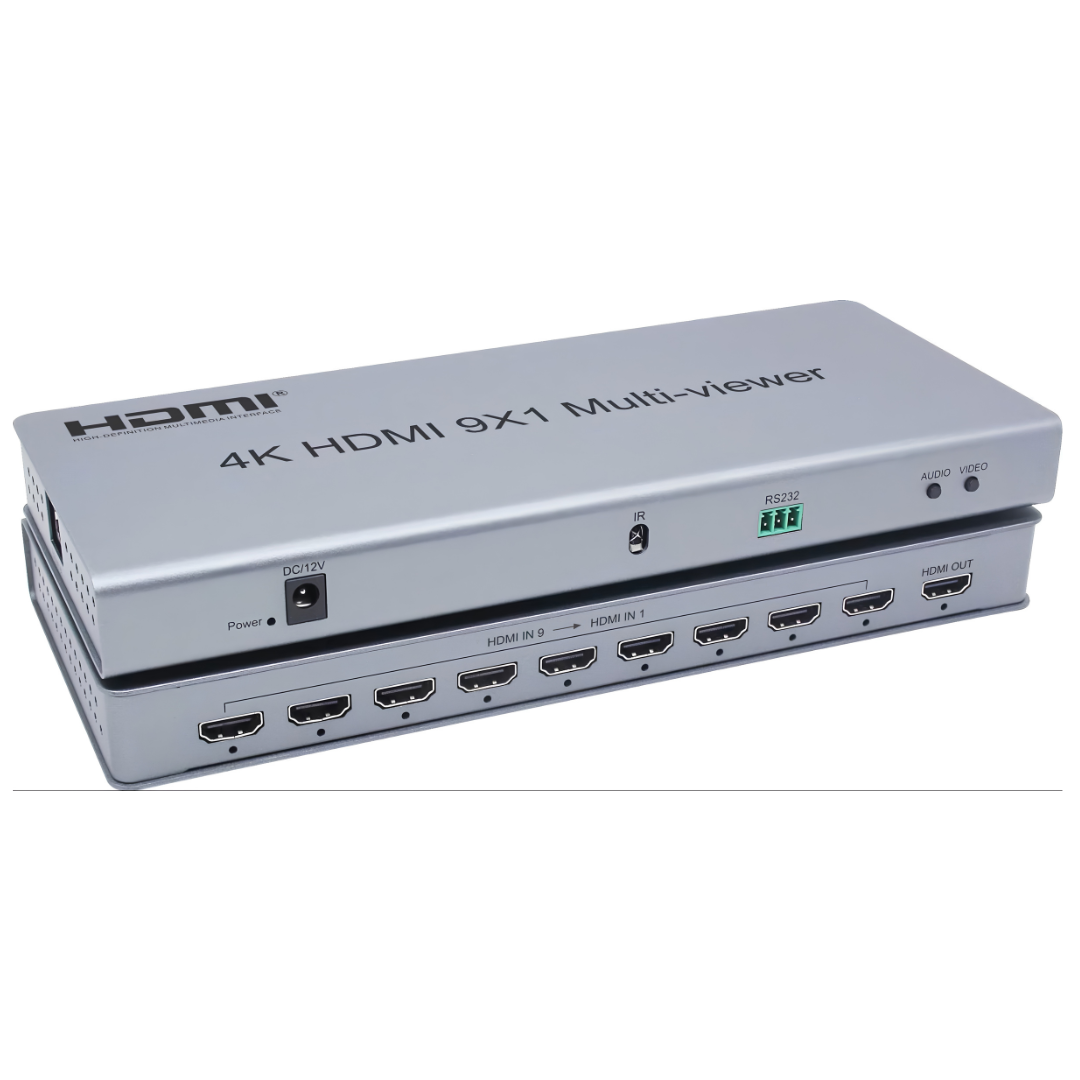

Switch multi-view HDMI 9×1 4K30Hz
Descripción
Permite visualizar hasta 9 fuentes HDMI simultáneamente en una pantalla, con múltiples modos de división y conmutación de audio entre las fuentes. Soporta hasta 4K@30Hz, HDMI 1.4, HDCP 1.4 y formatos de audio DTS, Dolby y LPCM, con control mediante panel frontal, IR o RS-232, ideal para salas de control, monitoreo, videovigilancia y aplicaciones audiovisuales profesionales.
1 Año de Garantía
Especificaciones
Es un switch Multi-View HDMI 9×1 4K30Hz de alto rendimiento que integra funciones de división de pantalla y conmutación de señal, permitiendo visualizar simultáneamente hasta nueve (9) señales de video digital 1080p en una sola pantalla mediante 11 modos de visualización.
También permite conmutar la señal de audio de cualquiera de las fuentes HDMI sobre el modo de división seleccionado.
Ofrece diferentes opciones de control mediante los botones del panel frontal, control remoto por infrarrojo (IR) o comandos RS-232, proporcionando una solución flexible para aplicaciones profesionales que requieren visualizar múltiples fuentes de video simultáneamente.
¿Qué problema resuelve?
El PS-380 permite centralizar y visualizar múltiples fuentes HDMI en una sola pantalla, evitando la necesidad de utilizar una pantalla independiente para cada fuente.
Es especialmente útil cuando se necesita:
- Visualizar varias fuentes de video simultáneamente.
- Supervisar diferentes computadores o dispositivos audiovisuales.
- Mostrar hasta 9 señales en una misma pantalla.
- Cambiar entre diferentes fuentes HDMI.
- Utilizar diferentes configuraciones de división de pantalla.
- Controlar el equipo localmente o de forma remota mediante IR y RS-232.
Características principales
- 9 entradas HDMI para múltiples fuentes de video.
- 1 salida HDMI hacia la pantalla.
- Visualización simultánea de hasta 9 señales HDMI.
- Hasta 11 modos de visualización.
- Resolución de entrada de hasta 1080p.
- Resolución de salida de hasta 3840 × 2160 @ 30 Hz.
- Compatible con HDMI 1.4.
- Compatible con HDCP 1.4.
- Permite seleccionar la señal de audio de cualquiera de las fuentes HDMI.
- Control mediante botones del panel frontal.
- Control mediante control remoto IR.
- Control mediante RS-232.
- Diseño compacto para instalaciones profesionales.
- Adecuado para salas de control, centros de monitoreo y aplicaciones audiovisuales.
Modos de visualización
El PS-380 incorpora 11 modos de visualización, permitiendo adaptar la distribución de las fuentes según la necesidad de la instalación.
Los modos mostrados en la ficha son:
| Modo | Configuración |
|---|---|
| Modo 1 | Una fuente en pantalla completa |
| Modo 2 | 2 fuentes |
| Modo 3 | 2 fuentes |
| Modo 4 | 4 fuentes |
| Modo 5 | Múltiples fuentes |
| Modo 6 | Múltiples fuentes |
| Modo 7 | 6 fuentes |
| Modo 8 | 9 fuentes |
| Modo 9 | 9 fuentes |
| Modo 10 | 6 fuentes |
| Modo 11 | 9 fuentes |
La distribución exacta de cada modo está representada gráficamente en la ficha técnica.
Especificaciones técnicas
| Especificación | Detalle |
|---|---|
| Modelo | PS-380 |
| Tipo de producto | Switch Multi-View HDMI 9×1 |
| Entradas | 9 × HDMI tipo A hembra + 1 × RS-232, conector Euro-block de 3 pines |
| Salidas | 1 × HDMI tipo A hembra |
| Versión HDMI | HDMI 1.4 |
| Compatibilidad HDMI | HDMI 1.3 / 1.2 / 1.1 / 1.0 |
| Versión HDCP | HDCP 1.4 |
| Resoluciones de entrada | 1080p, 720p, 1080i, 1024×768, 1360×768 |
| Resolución de salida | 3840×2160 @ 30Hz; 2560×1440 @ 60Hz; 2560×1600 @ 60Hz; 1080p @ 60Hz |
| Formatos de audio | DTS, Dolby, LPCM |
| Distancia entre entrada y salida | ≤15 m con cable estándar HDMI AWG26 |
| Alimentación | Entrada: AC 50Hz, 60Hz, 100–240V / Salida: DC 12V/2A |
| Temperatura de funcionamiento | -15 °C a +55 °C |
| Dimensiones | 252 × 105 × 25 mm |
| Peso | 792 g |
Conectividad

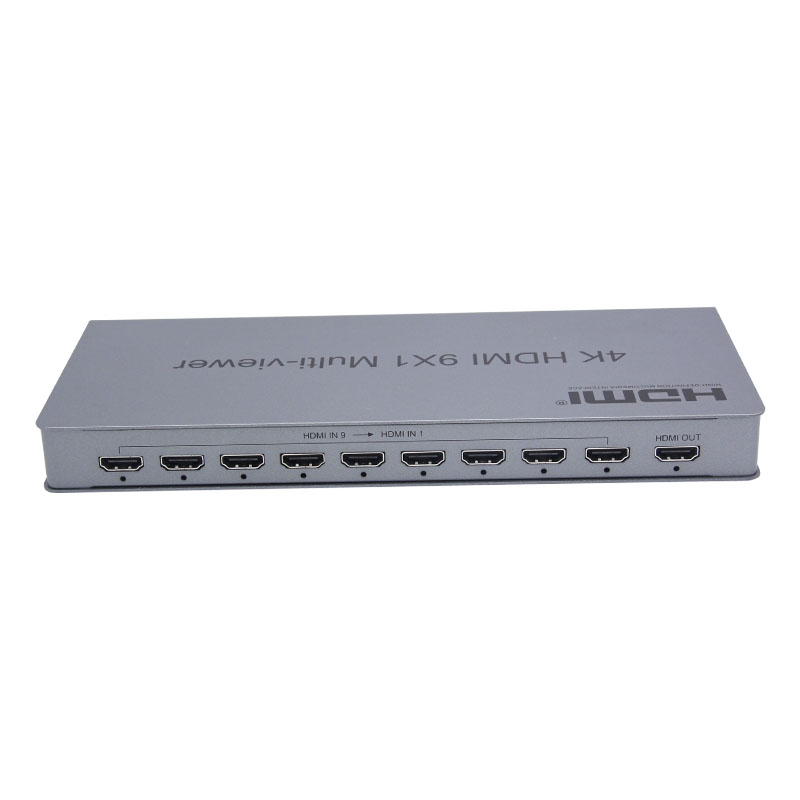

Entradas
Cuenta con:
9 × HDMI tipo A hembra
Estas entradas permiten conectar diferentes fuentes HDMI como:
- Computadores.
- Consolas.
- Reproductores DVD.
- Decodificadores.
- STB.
- Otros dispositivos HDMI.
Además incorpora:
1 × RS-232 mediante conector Euro-block de 3 pines
para control del equipo mediante comandos RS-232.
Salida
Cuenta con:
1 × HDMI tipo A hembra
para conectar la pantalla donde se visualizarán las diferentes fuentes.
Resoluciones
El PS-380 permite trabajar con diferentes resoluciones de entrada:
- 1080p
- 720p
- 1080i
- 1024 × 768
- 1360 × 768
La salida puede alcanzar:
- 3840 × 2160 @ 30 Hz
- 2560 × 1440 @ 60 Hz
- 2560 × 1600 @ 60 Hz
- 1080p @ 60 Hz
Audio
El equipo soporta los siguientes formatos:
- DTS
- Dolby
- LPCM
Una de sus funciones principales es permitir seleccionar la señal de audio de cualquiera de las fuentes HDMI, incluso cuando se está utilizando un modo de visualización dividido.
Métodos de control
El PS-380 puede ser operado mediante tres métodos:
Panel frontal
Control directo mediante los botones ubicados en el equipo.
Control remoto IR
Permite realizar operaciones de forma remota mediante infrarrojos.
RS-232
Permite integrar el equipo con sistemas de control mediante comunicación RS-232.
Aplicaciones recomendadas
El PS-380 está especialmente orientado a aplicaciones donde se requiere visualización simultánea de múltiples fuentes.
Salas de control
Para supervisar diferentes fuentes de información en una misma pantalla.
Centros de monitoreo
Permite visualizar múltiples señales simultáneamente.
Salas de reuniones
Para presentar diferentes fuentes de contenido en una misma pantalla.
Centros de operación
Para visualizar diferentes computadores y sistemas audiovisuales.
Señalización digital
Para aplicaciones que requieren combinar diferentes fuentes de contenido.
Aplicaciones audiovisuales profesionales
Ideal para instalaciones donde se necesita dividir y conmutar señales HDMI.

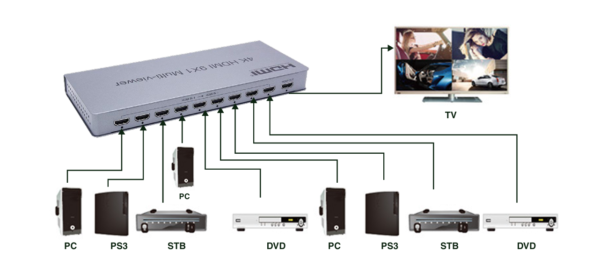

Ejemplo de conexión
La ficha muestra una configuración donde se conectan diferentes fuentes al PS-380, entre ellas:
- PC
- PS3
- STB
- DVD
Las señales ingresan a las 9 entradas HDMI del PS-380 y posteriormente se envían mediante la salida HDMI hacia una pantalla.
De esta manera, el usuario puede seleccionar diferentes modos de visualización para mostrar una o varias fuentes simultáneamente.
Ventajas principales
9 fuentes en una pantalla: permite visualizar hasta nueve señales HDMI simultáneamente.
Multi-View: incorpora 11 configuraciones diferentes de distribución de pantalla.
Resolución 4K: soporta salida de hasta 3840 × 2160 @ 30 Hz.
Múltiples formas de control: panel frontal, control remoto IR y RS-232.
Gestión de audio: permite seleccionar el audio de las diferentes fuentes HDMI.
Instalación profesional: su formato compacto facilita la integración en diferentes sistemas audiovisuales.
Compatibilidad
Fuentes
- PC
- Computadores portátiles
- Consolas de videojuegos
- Reproductores DVD
- STB
- Decodificadores
- Otros dispositivos HDMI
Pantallas
- Televisores
- Monitores
- Pantallas profesionales
- Video Walls
- Proyectores compatibles con HDMI
Diagrama
